深圳易瑞生物科技楼

一、项目基础概况

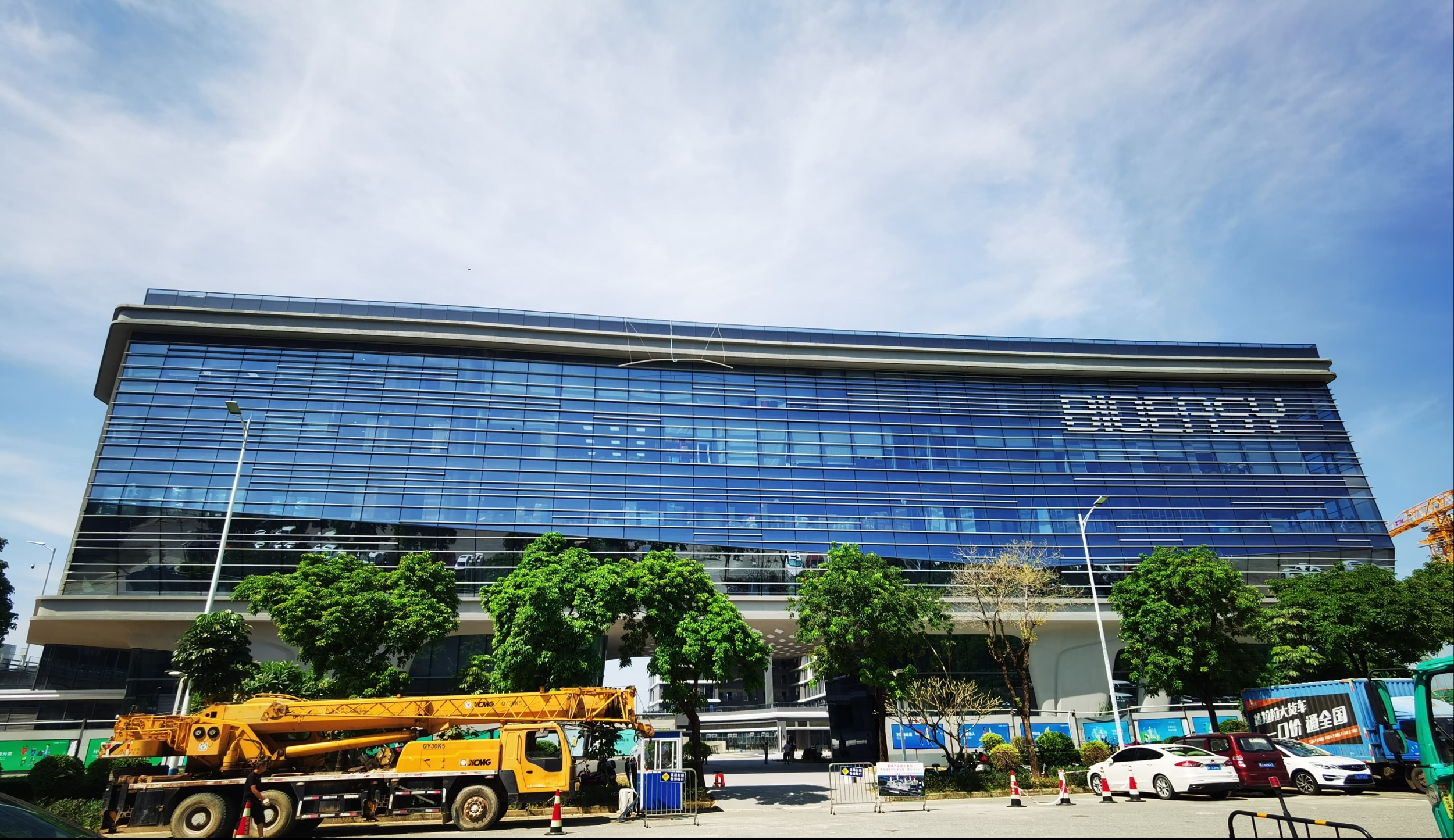

本项目为深圳市2022年重大工业投资项目、宝安区重点产业项目，总建筑面积约80000㎡，建筑包含地下两层、地上两栋独立单体：8层员工宿舍、6层研发生产厂房。建筑功能覆盖生物研发中心、标准化生产车间、信息数据中心、办公区、员工配套宿舍、商业配套、员工饭堂、地下停车场及全套水电设备用房。

项目落地后完善宝安区生物医药产业配套，强化区域产业承载力与核心竞争力，是深圳工业产业园UHPC异形外立面标杆落地项目。

二、核心主材：UHPC超高性能混凝土

本项目外立面、吊顶、电梯装饰柱全部采用UHPC增强超高性能混凝土，所有材料均完成第三方标准化检测，全部指标优于国标及行业规范要求，检测依据含《GB/T 50081-2019》《GB/T 15231-2008》《T/CBMF 171-2022 /T/CCPA30-2022》等国家、行业标准，实测核心性能参数如下：

1. 抗压强度均值133.4MPa（标准要求≥120MPa）

2. 抗弯比例极限强度17.3MPa（标准要求≥11.0MPa）

3. 抗弯极限强度25.3MPa（标准要求≥22.0MPa）

4. 干燥体积密度2.3g/cm³（标准要求≥2.2g/cm³）

5. 吸水率1.4%（标准要求＜1.5%）

材料具备超高强度、低吸水率、抗渗透、耐候耐久、可塑性强的核心优势，可实现复杂曲面、镂空异形一体化成型，适配产业园现代异形建筑造型需求。

三、四大专项数字化设计落地工艺

项目造型复杂，含大面积弧形吊顶、电梯双曲面外包柱、渐变镂空外立面，全程采用BIM数字化建模深化，分四大设计重点落地实施：

1. 全建筑整体BIM模型建立

项目前期搭建完整三维数字模型，整合建筑主体、UHPC外立面、吊顶、电梯异形构件、钢结构支撑体系，提前预判曲面碰撞、构件尺寸误差、安装空间冲突问题，从源头降低施工返工率。

2. UHPC单元块分件PD深化图纸

针对上万块异形UHPC挂板、镂空吊顶构件单独编号拆分，出具分件PD生产加工图纸，每块构件标注尺寸、镂空花纹、预埋点位、安装编号，实现工厂标准化批量生产、现场按号精准拼装。

3. 大面积弧形吊顶曲面定位设计

项目弧形吊顶总面积435㎡，全部为不规则多弧度曲面造型，无统一标准平直板块。通过BIM提取曲面坐标数据，精准定位每一块吊顶构件的弧度、标高、镂空排布，保证整体曲面流畅过渡。

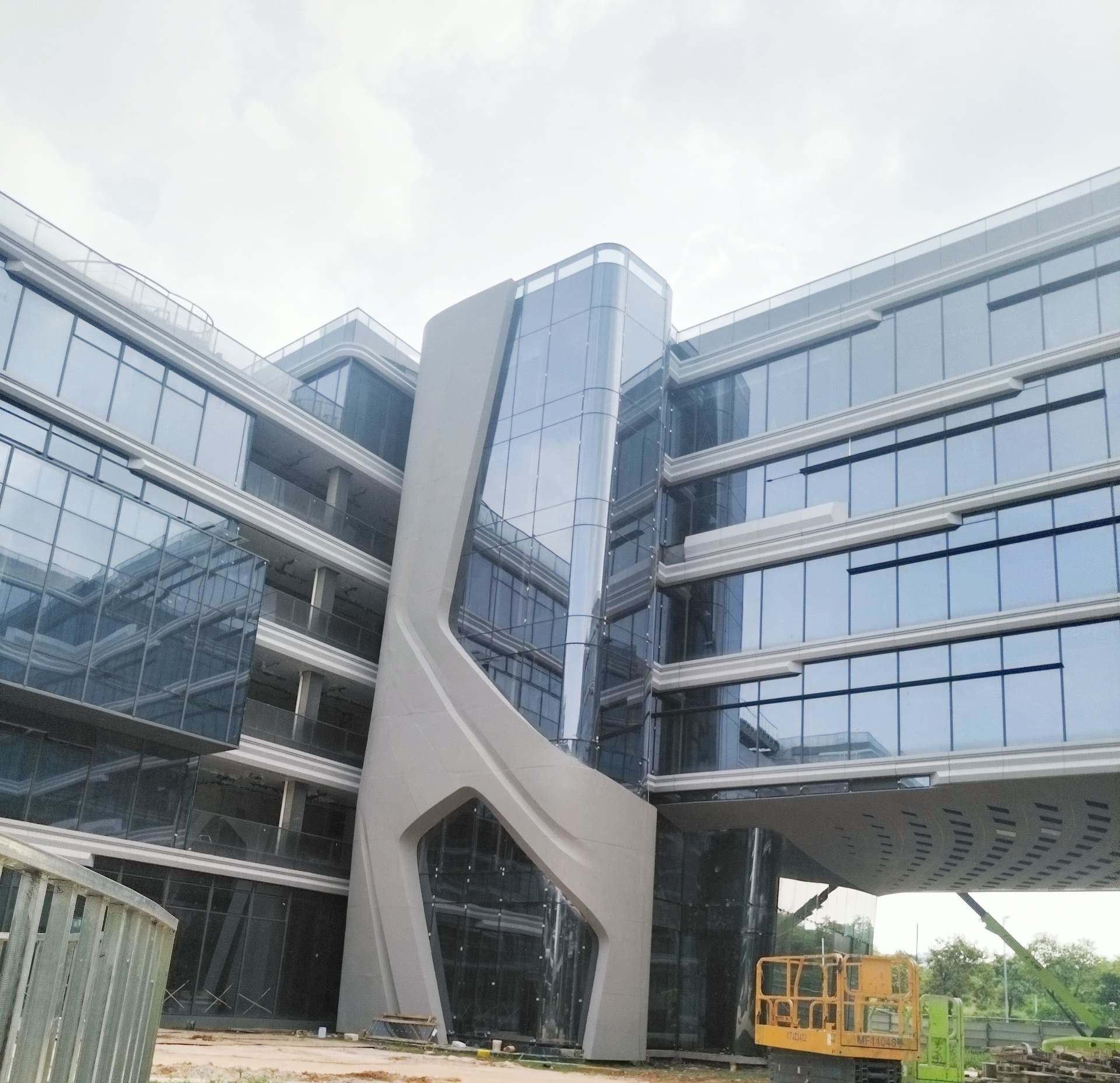

4. 电梯造型双曲面UHPC一体化连接

电梯外立面采用流线型双曲面异形UHPC装饰柱，是本项目施工难点。通过三维曲面放样，统一协调双曲面弧度、楼层标高、玻璃幕墙收口尺寸，实现UHPC构件与玻璃幕墙无缝贴合一体化造型。

四、全流程生产与现场安装解决方案

1. 异形曲面模具定制制作

吊顶、电梯双曲面构件均采用1:1实体木负模定制工艺，工厂1:1还原建筑曲面造型，手工打磨曲面弧度，保证UHPC浇筑成型后曲面精度、表面平整度，解决不规则圆弧造型成型难题。

2. UHPC构件标准化生产

依托自有UHPC预制生产车间，按照PD分件图纸批量浇筑养护异形构件，预埋连接套筒、加固肋，无需现场加装背负钢架，简化后期现场连接工序。

3. 高精度现场安装管控

1. 弧形吊顶：单块吊顶四点不在同一水平面，采用全站仪+红外线仪器交叉定位，提取三维基准坐标精准对位安装；

2. 外墙标准挂板：严格对照PD编号图纸，仪器定位基准线后按顺序拼装；

3. 电梯双曲面装饰柱：构件体型大、自重高、安装空间狭小，采用预埋套筒+现场牛腿支点连接工艺，严控构件与玻璃幕墙吻合度，同步做好成品表面防护。

五、项目综合落地价值

1.产业价值：作为深圳重点工业标杆项目，以高端UHPC外立面提升产业园建筑辨识度，助力宝安区生物医药产业园区形象升级；

2.技术示范价值：国内少见大面积双曲面、镂空弧形吊顶一体化UHPC工业产业园落地案例，为产业园异形外立面项目提供完整BIM深化+预制生产+现场安装成套解决方案；

3.建筑美学价值：高强度UHPC材料实现轻薄大曲面造型，渐变镂空吊顶搭配流线电梯装饰柱，打造现代简约、科技感十足的生物医药产业园视觉效果。

FAQ 常见问答

Q1：本项目使用的UHPC材料性能是否满足国家规范要求？

A1：全部检测指标均优于国标及行业协会标准，检测报告依据GB/T 50081-2019、GB/T 15231-2008、T/CBMF 171-2022等规范出具，抗压、抗弯、吸水率、密度等核心参数全部达标，材料合规性、耐久性有完整检测数据支撑。

Q2：大面积不规则弧形UHPC吊顶如何保证曲面整体流畅度？

A2：分两步管控精度，第一步前期通过BIM三维建模提取每一处曲面坐标数据；第二步工厂采用1:1实体木负模复刻完整曲面，构件预制成型后，现场搭配全站仪、红外线双重仪器定位，精准控制每块吊顶标高与弧度拼接缝隙。

Q3：电梯双曲面UHPC装饰柱施工最大难点是什么，如何解决？

A3：难点为构件尺寸大、自重高、安装操作空间狭小，同时需要和玻璃幕墙精准收口贴合。解决方案：构件预制阶段预埋加固肋与连接套筒，现场采用建筑牛腿支点对接固定，施工前用BIM模拟拼装，提前调整曲面与幕墙的对接尺寸，降低现场拼接误差。

Q4：异形曲面UHPC构件为什么选用1:1木负模制作工艺？

A4：本项目吊顶、电梯柱均为无规则自由曲面，标准化钢模无法适配多变弧度；1:1木模可手工打磨任意圆弧造型，完整复刻建筑设计曲面，成型后的UHPC构件曲面顺滑、无折角变形，适配复杂异形造型需求。

Q5：工业产业园建筑选用UHPC外墙挂板对比普通幕墙有什么优势？

A5：①力学强度更高，抗撞击、抗开裂，适配厂区人流、设备通行环境；②吸水率仅1.4%，防水耐候，长期户外使用不易渗水、泛碱；③可塑性极强，可实现镂空、双曲面、流线异形造型，提升园区建筑辨识度；④自重可控，预制构件现场装配，缩短园区施工工期。

Q6：BIM整体建模在本UHPC项目中起到哪些关键作用？

A6：第一，提前整合建筑主体、UHPC曲面构件、钢结构、幕墙体系，排查空间碰撞问题；第二，拆分上万块异形构件并出具分件编号图纸，实现工厂标准化生产；第三，提取曲面精准坐标数据，为模具制作、现场仪器定位提供三维数据依据。

Q7：UHPC异形外立面后期维护难度高吗？

A7：本项目UHPC吸水率极低，表面致密无孔隙，不易积污、渗水、滋生青苔；材料本身耐紫外线、抗风化，日常仅需清水冲洗即可，无频繁翻新、修补需求，长期维护成本远低于石材、普通混凝土幕墙。
